制砂機分料盤更換方法和步驟，附圖詳解
分料盤在制砂機中屬于重要的配件，當分料盤磨損到一定程度后，必須及時更換掉它，否則會對生產造成一定的損失。在更換分料盤前我們需要先對制砂機內部構造了解后，才能順利的更換，因此我們先了解一下制砂機內部結構構造，見下圖一：

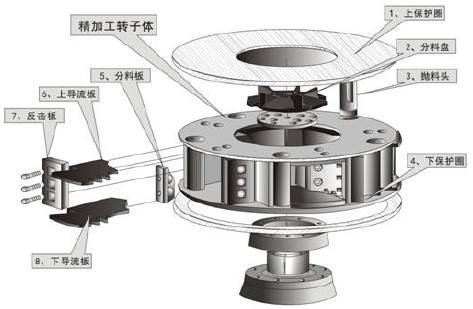

圖一 制砂機內部結構圖
根據進料口物料的尺寸和圓周速度的不同，磨損的形狀可能有變化，所以在第一次更換分料盤之前要敏銳的檢查并確認分料盤磨損的形狀，見下圖二：

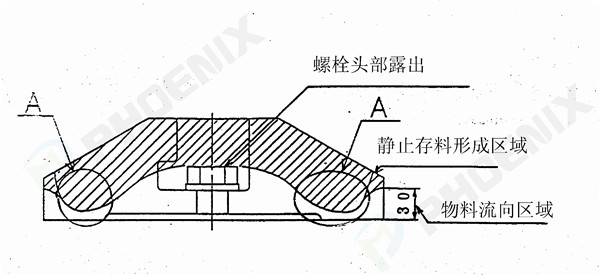

圖二 分料盤結構圖
A部分是磨損最厲害的部分，然而不能通過檢查門進行檢查，應該觀察物料的流向點和螺栓頭部露出情況以確定分料盤是否需要更換成新的。（分料盤的上表面可以通過位于料斗的檢查門進行檢查）
在分料盤投影部分的磨損通常是均勻的，通過將分料盤從磨損有限并且剩余厚度足夠的相位移向磨損過度的其它點，可以得到高產量。
舉例：對于具有4個投影部分的機型，當間距為90°時磨損就會增加，相位移動45°。
更換分料盤應該按照下列步驟：
步驟1：取下上蓋組件。
步驟2：將分料盤周圍的靜止存料弄干凈。清除分料盤安裝螺栓上的回絲然后取下螺栓。
注：恒源沖擊式制砂機分料盤安裝螺栓是左旋螺紋。
步驟3：使用分料盤夾具。

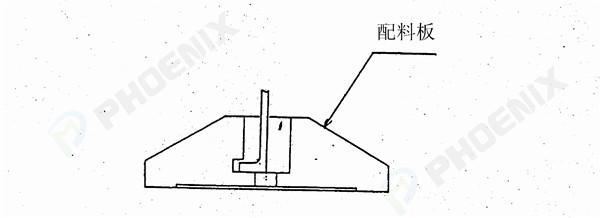

1）將一只分料盤夾具插入分料盤孔中。（見圖三）
圖三 一只夾具插入分料盤孔中

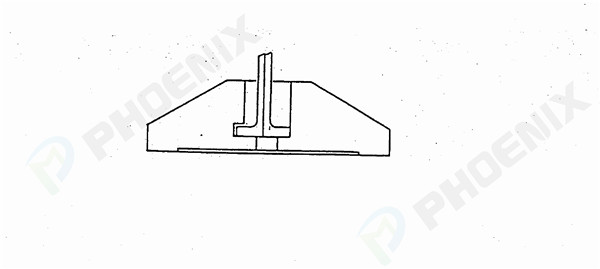

2）插入其他分料盤夾具。（見圖四）
圖四 插入其他分料盤夾具

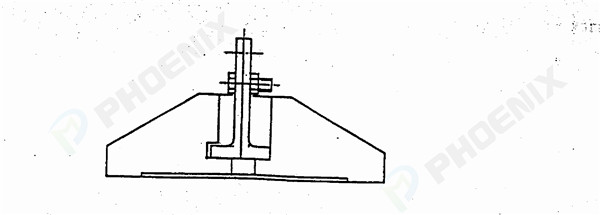

3）如下圖所示，采用螺栓固定分料盤與夾具表面對準。（見圖五）
圖五 用螺栓固定住分料盤

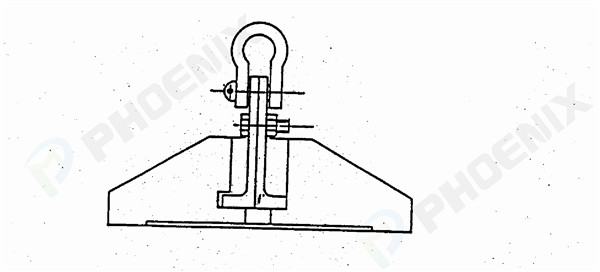

4）在夾具上表面布置的孔中鉤入索具。（見圖六）
圖六 安裝孔中鉤入鎖具
以上就是分料盤拆卸步驟，后期必須采用與上述相反的步驟安裝分料盤。
制砂機分料盤拆卸過程注意事項：
1、取下分料盤后馬上用回絲等充填螺紋部分防止泥沙、異物等進入然后將與分料盤接觸的部分弄干凈；
2、在分料盤安裝螺栓上涂抹一薄層油脂；
3、采用回絲塞緊分料盤安裝螺栓的上部分。
以上就是制砂機分料盤更換方法步驟和注意事項，希望對您有所幫助。本技術文章原創首發于中國大型破碎機、制砂機生產廠家：上海恒源冶金設備有限公司，轉載請注明文章出處。
