時產600噸碎石生產線方案如何設計？設備怎么選型？價格多少？
導讀：此文是針對時產600噸碎石生產線的方案設計、設備如何選型以及設備價格的一些資料分享，本文中的案例已經正式投產，破碎設備工作性能穩定，產量保障在500-600噸每小時。礦山原料為：石灰?guī)r，強度：100Mpa左右，紋理明顯（頁巖），含硅、鈣量約為20~25%；爆破后進入顎式破碎機的物料大部分小于200mm約30%左右，500mm~700mm的約占20%，其余的細料較多。
一、生產線設備選型說明：
1.變頻棒條給料機
采用ZSW600*130變頻振動喂料機，滿足700t/h給料量；
喂料機篩條間距60mm，篩條為二層階梯式，篩條長度占給料機總長不小于3/5；
喂料機篩條的篩下物，進入除土篩進行除土。
設備優勢特點：
?處理能力強
設備采用高振動頻率的的雙偏心軸激振器，性能穩定，激振力強；配合二段階梯式篦條，使給料更快更順暢，大大提高了設備給料能力。
?給料可調控
設備采用電機和皮帶輪驅動，可配備變頻控制器，用于控制調節設備給料量，調控精準，確保后續設備安全穩定運行。
?維護成本低
設備結構緊湊，安裝尺寸小，給料箱主要受力部位及護板材質升級，改善了槽體磨損，降低維護量。蓖條采用高錳鋼鑄造，結構承載能力更強，壽命更長。
?優化生產線工藝
設備配備給料篦條，可以對給料物料進行預篩分，同時還可以根據生產線工藝要求，調節給料篦條間隙，優化生產線工藝，提高生產效率。
2.PV歐版顎破
采用PV912歐版V型顎式破碎機，配置160KW電機；
進料尺寸為700mm~60mm，其中200mm以下約占30%；出料200mm（超過200mm但最大250mm的不超過總量的10%）。該條件下，PV912顎破進料量達到500t/h；
設備優勢特點：
?結構穩定性能可靠
軸承座采用整體式鑄鋼結構，避免兩片式軸承室給機架帶來的不必要負擔，提高整機結構的穩定性。此外重型偏心軸采用鍛坯進行加工，使PV系列顎式破碎機具有超凡的可靠性。
?歐版控制清腔方便
配備組合式加油站，保證機器潤滑系統為機器需潤滑部件供油，為機器安全作業提供保障。同時，如果破碎機在負荷狀態下停機，清腔系統可迅速清理破碎腔，大大減少了停機時間。
?V型結構齒形護板工藝先進使用壽命長
"V"型破碎腔和齒形護板設計更加合理，保證實際入料尺寸和理論入料尺寸一致性，有效增大破碎面積，物料在破碎腔內不會發生堵料，使破碎率和產量最大化，提高顎板的利用率。
?楔塊裝置調節快捷
采用楔塊排料口調節系統，使機器即使在空轉情況下也可以在幾分鐘之內把排料口調到預定值，在調節系統配合下，實現自動化，比老式的墊片式排料口調節系統更簡單、安全、快捷。
3.中碎（粗圓錐）
采用HD44-S單缸液壓圓錐破碎機，配置250KW電機；
進料粒徑≤200mm，出料粒徑80mm(80mm~100mm不超過10%)，不考慮返回料。該條件下，DS44單缸圓錐破理論最大進料量達到500t/h;
設備優勢特點：
?生產效率高承載能力強
單缸圓錐破碎機，將圓錐破碎機的“理論懸點”實物化，使得主軸的受力結構大幅優化。傳統圓錐破碎機的轉子，僅僅為懸臂結構；單缸圓錐破碎機的轉子，由于理論懸點的實物化，使得破碎力獲得顯著增強。
與傳統彈簧圓錐、多缸圓錐比較，單缸圓錐破碎機的破碎效率高出15%左右。
?生產調節極為便捷
單缸圓錐破碎機采用了底部液壓缸結構，拋棄了任何外掛部件。底部液壓缸結構，使得圓錐破的排料口調節非常便捷。即便是工作運行狀態，也能夠通過控制按鈕，對排料口進行快速的調整。也可以通過液晶控制面板，通過輸入方式，自動完成排料口大小的設定。
?全自動控制生產過程
全自動控制系統提供手動控制、恒定排料口控制、恒定功率控制等多種運轉模式供選擇；
?易于維護運行成本低
設備結構簡單，所有維修工作都可在取下上機架后完成，這不僅讓檢查、檢修更方便，同時使維護成本更低。
?多腔型適應多種工藝需求
有多種標準破碎腔型可供選擇，偏心距也可靈活變化。根據不同的生產工藝，可配備合適的破碎腔型和偏心距，實現破碎需求。
4.細破（細圓錐）：
采用HD53-C單缸液壓圓錐破碎機，配置315KW電機；
進料粒徑80mm~15mm(80mm~100mm不超過10%)；在CSS=32mm狀態下，HD53-C單缸液壓圓錐破碎機理論最大進料量達到500t/h；
5.變頻整形機：
采用兩臺HB1200變頻整型機，每臺整型機配置兩臺185KW電機；
兩臺整型機，進料量400t/h+返回料（出料量為400t/h）;進料粒徑30mm~10mm;出料粒徑≤25mm，大于25mm不高于10%；
沖擊整形后，0~5mm、5mm~10mm、10mm~25mm的比例基本線性分布，實際比例可以通過變頻器進行調整。
設備優勢特點：

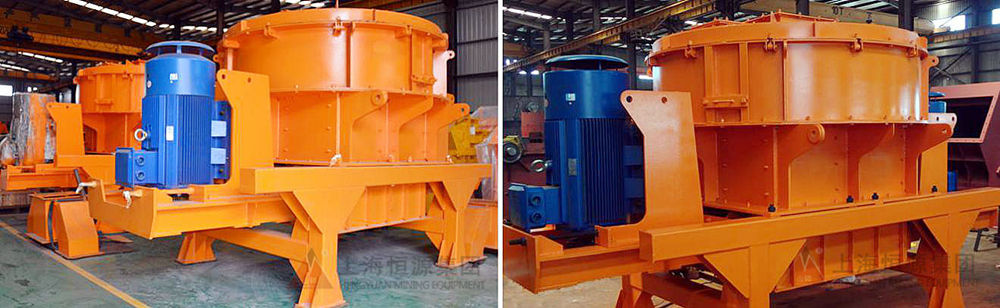

?優異的整型功能
高轉速沖擊特性，在渦旋破碎過程中，石料獲得多角度沖擊破碎，從而獲得非常優異的整型效果；
?耐磨件精密鑄造，使用壽命長
耐磨件，使用壽命超長。
?低噪音、低振動、粉塵少、符合環保要求
沖擊式破碎機轉子的制造過程中，采用了高速動平衡設備，對轉子進行了動平衡修正，確保了轉子在高速運行過程中的穩定和可靠，振動幅度非常輕微。
在物料投入口的兩側，安裝有空氣循環裝置，使轉子旋轉所產生的風，在循環裝置內循環，以減少排到外面的灰塵量。高速旋轉的轉子，由于調整了平衡，從而實現了低噪音，低振動。
?數百臺應用案例
上海恒源生產的HB系列沖擊式整型機，大量的圓錐破碎機配套，獲得了極為廣泛的應用。經過多年的經驗積累和技術改進，已經達到了非常穩定、可靠的運行狀態；
?維修簡單
機器可自動或液壓式開啟，使更換易損件更方便。
6.變頻制砂機：
采用兩臺HX1200變頻制砂機，每臺整型機配置兩臺185KW電機；
兩臺制砂機，進料量200t/h+返回料（出料量為200t/h）;進料粒徑二種：0~10mm和0~15mm（水洗廢料所來）；
制砂機成品料：中砂（細度模數2.6~3.0）及0.075以下的粉，通過變頻調節可以調整砂、粉比例；

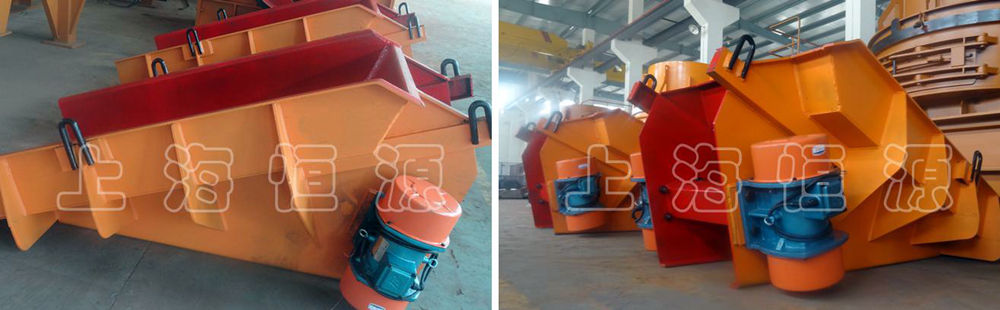

7.懸掛給料機:
全部采用變頻控制，料斗加裝耐磨板。
全部采用變頻控制，料斗加裝耐磨板。
懸掛式喂料機設備優勢特點：
1、體積小，重量輕，結構簡單；
2、安裝、操作、維修方便、能耗低；
3、輸送效能高；
4、噪音低、有利于改善工作環境；
5、耗電少，功率因數高；
6、本設備在遠超共振狀態下工作，因而振幅穩定，運行可靠，對各種物料適應性較強。
8.振動篩:
采用新型YKA圓振動篩；
采用曲面篩網，兩側漲緊板裝置；
配置液壓扳手，或者氣動扳手；
三、生產線設備選型清單和價格
1、碎石生產線設備價格可以咨詢我們客服索取。喂料機、沖擊破配置變頻電機；
2、皮帶機、混凝土基礎、電線電纜，不包含在報價中；
3、付款方式：合同款總額的20％作為設備預定定金，合同額的10％為預付款，提貨前付合同總額的70%；
4、交貨周期：收到預付款后，60個工作日天供方工廠交貨；
設備優勢特點：
?激振力強且便于調節

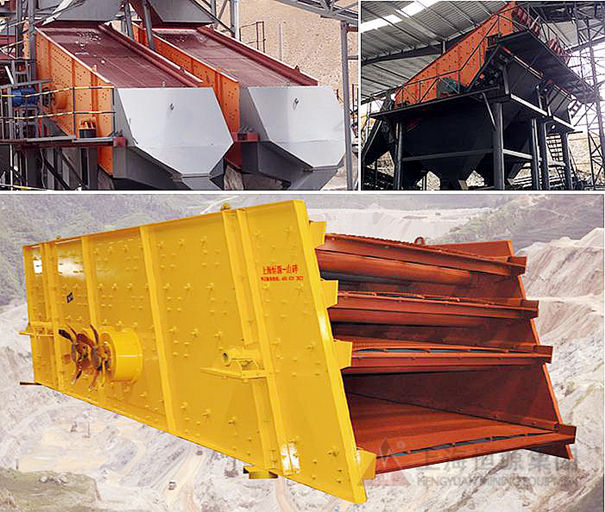

該項目采用的YAK3072振動篩，采用強力雙激振器結構，可以獲得強大的激振力，通過調節偏心塊，快速調整振動篩的振幅和激振力。
?曲面篩網、篩面無壓條
YKA系列振動篩，優化了篩箱結構，篩網通過兩側的漲緊板固定，篩面沒有壓條，篩面呈現曲面狀態。因此，物料可以在曲面篩網快速分散，且無阻礙運行，獲得高效率篩分效果；
篩面沒有壓條，使得篩網的更換非常便捷，無須人員爬進篩箱拆裝螺栓，更換篩網快速；
?萬向節聯軸器
采用萬向節聯軸器，使得振動篩的軸承受力獲得大幅優化，軸承使用壽命超長，難以損壞。
二、時產600噸碎石生產線流程圖
| 序號 | 設備名稱 | 設備型號 | 數量 | 功率 | 外形尺寸 | 重量 | |
| 1 | 振動喂料機 | ZSW600*130 | 1 | 37 | 6.08*2.58*2.08 | 7.8 | |
| 2 | 歐版顎破 | PEV912 | 1 | 160 | 3.33*3.18*3.02 | 39.3 | |
| 3 | 雙激振圓振動篩 | 2YKA2475 | 1 | 2*22 | 8.67*4.65*1.7 | 15.2 | |
| 4 | 單缸圓錐破碎機 | HD44(S) | 1 | 250 | 4.83*2.28*3.01 | 18.5 | |
| 5 | 單缸圓錐破碎機 | HD53(C) | 1 | 315 | 4.75*2.6*3.61 | 32 | |
| 6 | 雙激振圓振動篩 | 2YKA2475 | 2 | 2*2*22 | 8.67*4.65*1.7 | 2*15.2 | |
| 7 | 沖擊式整型機 | HB-1200 | 2 | 2*2*185 | 5.71*2.88*3.15 | 2*18.3 | |
| 8 | 雙激振圓振動篩 | 3YKA2475 | 2 | 2*2*22 | 8.67*4.65*2.16 | 2*18.6 | |
| 9 | 沖擊式制砂機 | HX-1200 | 2 | 2*2*185 | 5.71*2.88*3.15 | 2*18.3 | |
| 10 | 雙激振圓振動篩 | 2YKA2475 | 2 | 2*2*22 | 8.67*4.65*1.7 | 2*15.2 | |
| 11 | 懸掛喂料機 | GZG1253 | 12 | 12*2*2.2 | 2.2*1.7*1.6 | 12*1.1 | |
| 12 | 集中控制系統 | 采用西門子PLC控制系統，集成控制生產線所有動力裝置。具備自動、手動雙模式控制。配置參數調整觸摸屏、生產線模擬顯示屏。具備遠程通信能力，具備電流值設定、監控、存儲能力。該報價不包含第三方設備（選粉、收塵、輥壓機）電控。獲得第三方電控要求后增補報價。生產線非標鋼構包括“設備基礎、進出料斗、走道扶梯”，所有鋼構采用噴砂面處理、工廠預安裝。所有鋼構采用一度底漆、兩度面漆噴涂。暫按200噸計算，多退少補。 | |||||
| 13 | 非標鋼構 | ||||||
1、碎石生產線設備價格可以咨詢我們客服索取。喂料機、沖擊破配置變頻電機；
2、皮帶機、混凝土基礎、電線電纜，不包含在報價中；
3、付款方式：合同款總額的20％作為設備預定定金，合同額的10％為預付款，提貨前付合同總額的70%；
4、交貨周期：收到預付款后，60個工作日天供方工廠交貨；
四、控制系統、非標鋼構方案說明
1.控制系統：
所有喂料機、沖擊破，均采用變頻系統，以調整喂料量、轉速；
生產線采用西門子PLC控制系統，集成控制生產線所有動力裝置（主電機）；
控制系統具備“自動、手動”兩種控制模式，兩種模式可以進行切換；
自動控制模式：生產線的啟動、停止，按照設定的順序自動執行，且順序可以編輯。自動運行模式下，在啟動生產線之前，采用警報燈+擴音喇叭預警；
手動控制模式：可以隨機手動控制任意設備的運行、停止；
生產線現場每個機組配置急停開關，便于處置現場緊急事故；
控制臺嵌入觸摸屏顯示器，通過觸摸屏顯示器，可以調整各種參數設定、獲取存儲記錄、顯示故障原因；
控制臺上方配置大屏幕顯示器，動畫模擬生產線運行狀態，并顯示實際運行參數（電流、溫度等），異常狀態在模擬圖中顯示并報警；
控制系統具備遠程通訊能力。
2.非標鋼結構件：
由上海恒源冶金設備有限公司完成鋼構圖紙?jiān)O(shè)計，并完成鋼結構件制造；
鋼結構件表面噴砂處理、一度底漆、兩度面漆，確保鋼結構長效使用；
我司將完成鋼結構件與設備主機的預安裝工作，確保用戶現場順利安裝；
由于生產線整體鋼結構設計時間較長，目前暫時預估鋼構總量為200噸。建議，項目實施后，按照實際重量及合同單價，多退少補。
五、碎石生產線第三方設備說明
五、碎石生產線第三方設備說明
600TPH砂石生產線綜合了破碎設備、輸送設備、選粉設備、收塵設備、控制設備，是一個綜合性項目工程。對于第三方設備，例如：輸送設備、選粉設備、收塵設備，以及輥壓機設備，設備供貨商在設計平面布置圖的過程中，預留了第三方設備的位置，并預留控制系統的端口。用戶選擇第三方廠家之后，由第三方廠家向供貨商提供產品基礎外形圖以及控制要求，供貨商負責完成第三方設備的整體工藝設計。
六、碎石生產線的基礎結構說明
1.主機設備下方，設計足夠較大的檢修空間，便于安裝收塵裝置，便于設備人員進行檢修、檢查；
六、碎石生產線的基礎結構說明
在生產線實際設計及制造過程中，應完全遵循如下要求：
1.主機設備下方，設計足夠較大的檢修空間，便于安裝收塵裝置，便于設備人員進行檢修、檢查；
2.出料斗均采用料坡防磨設計，無法采用料坡設計的出料斗，加裝耐磨部件，提高磨損周期；
3.喂料機下方廢料皮帶，輸送能力需要放大，原料中廢料太多，按照200~300TPH考慮。廢料篩充分考慮篩分能力；
4.大皮帶、長皮帶，傾角盡量考慮20度，以減小占地面積；
5.考慮入料口的霧化裝置位置。我司將根據貴司選定的第三方要求，在入料口的設計中，預留霧化裝置的位置；
以上碎石生產線案例是由上海恒源冶金設備有限公司進行方案設計及設備選型和報價，如果想知道時產1200噸碎石生產線整套多少錢，可以撥打我司服務熱線或網站留言。
