立式磨粉機是一種負壓風掃式的粉磨設備，將礦渣烘干，對礦渣進行粉磨。

     工作時，主電機通過減速機帶動磨盤轉動，同時熱風從進風口進入立磨機體內，物料從下料口落在磨盤中央，在離心力的作用下，物料從磨盤中央向邊緣均勻移動，經過磨盤上的粉磨輥道區域時，受到磨輥的碾壓，大塊物料直接被壓碎，細粒物料受擠壓后形成料床進行粒間粉碎。被粉碎的物料繼續向磨盤邊緣移動，直到被風環處的強氣流帶走，而較大的顆粒物料又重新掉落到磨盤上繼續粉碎，氣流中的物料經過上部的分離器時，在轉子葉片的作用下，粗顆粒重新回到磨盤上粉磨，合格的細粉隨氣流一起出磨，被系統的集粉器收集，被收集到的粉料即為立磨磨出的產品。混入物料的鐵塊等雜物隨物料運動到磨盤邊緣時，由于自身重量大而不能被風吹起，跌落至磨機下腔被安裝在磨盤底部的刮料板刮入排渣口排出機外。

?
立式磨粉機產品工藝：
     1.根據圖樣做地基，并將頂部壓緊；
     2.墊層應用混凝土制成，表面應該是光滑整潔的；
     3.測量主機器、主機減速器、電機和破碎機在地基上預留孔的位置，并在墊層上進行標記。根據不同預留孔的直徑和深度，將PVC管和圓木放入其中，并用加強鋼筋糾正其垂直度進行安裝；
     4.在主機器、主機減速器、破碎機的地基上放置加強筋，然后鋪上混凝土。破碎機頂部流槽邊上的表面必須是光滑的。
     5.混凝土澆注12個小時之后，將PVC管和加強筋取出，重新檢查預留孔的尺寸，保證其和圖樣一致。
     6.為了進行二次澆注混凝土，需在預留孔旁邊的制出斜槽。
     7.當?shù)叵滤贿^(guò)高時，礦井電梯應用混凝土放置水滲漏。

立式磨粉機工作原理：

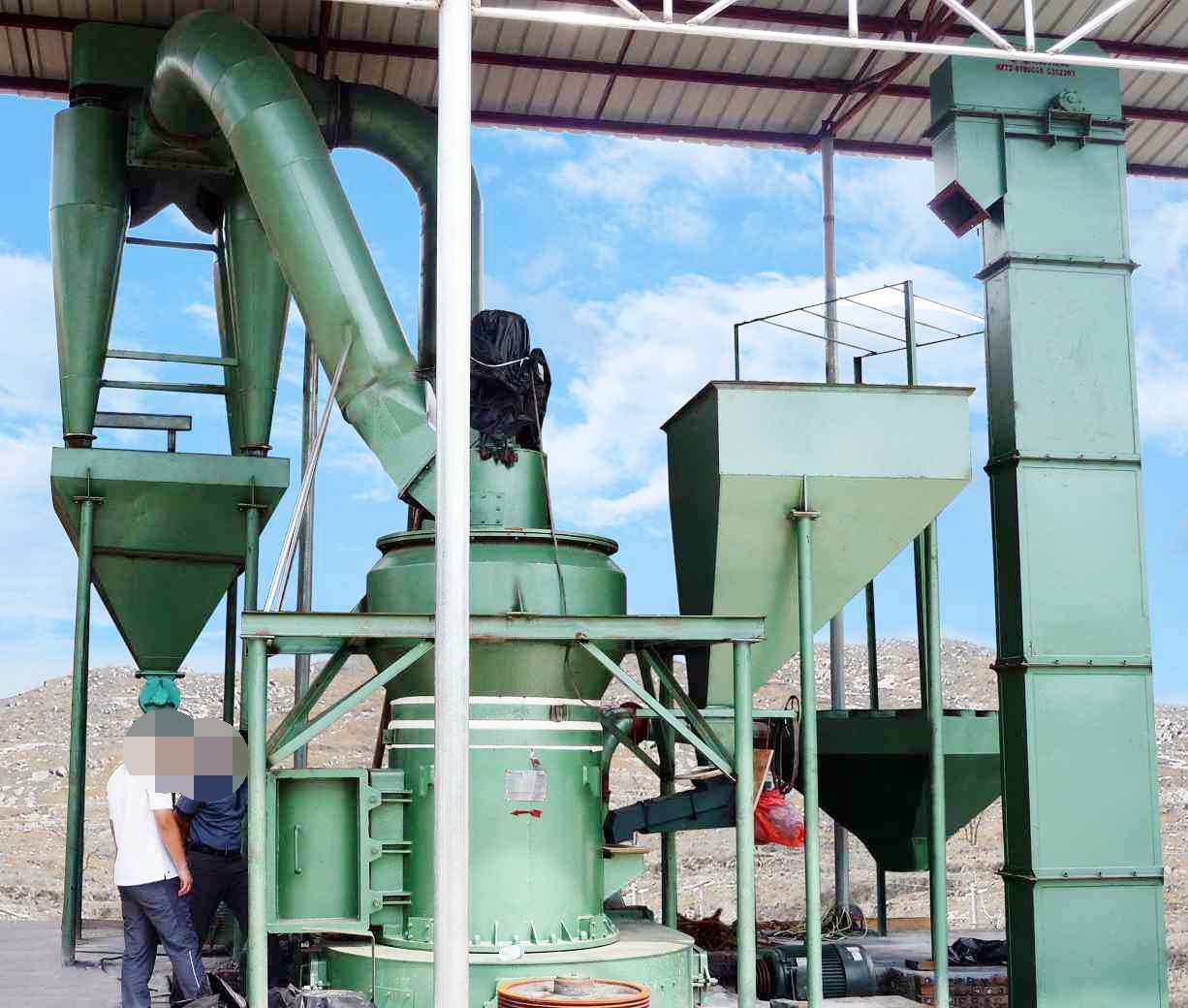

      立式磨粉機廣泛應用于冶金、建材、化工、礦山等領域內礦產品物料的粉磨加工。根據礦產品物料的細度和出料物料的細度 ，可以任意調整。 立式磨粉機要由主機、分級機、風機、成品旋風分離器、除塵器、管道裝置、電機等組成。其中主機由上機體、風道、磨輥、磨環、罩殼及電機組成。

     輔助設備有斗提升機、電磁振動給料機、電控柜等，用戶可以根據現場情況靈活選擇。也可加破碎機。電動機通過減速機帶動磨盤轉動同時電動機通過齒輪帶動磨輥轉動，物料從進料口落在磨盤中央，同時熱風從進風口進入磨內，在離心力作用下，物料向磨盤邊緣移動，經過磨盤上的環形槽時收到碾壓及剪切而粉碎，粉碎后的物料在磨盤邊緣被風環處高速氣流帶起，大顆粒直接落到磨盤上重新粉磨，氣流中的物料經過分級機時，在旋轉轉子的作用下，粗粉落在磨盤上重新粉磨，合格細粉隨氣流一起出磨，在收粉裝置中收集，即為產品。含有水份的物料在與熱氣體接觸過程中被烘干，達到所要求的產品水分。氣流做循環使用，在循環過程中，少量多余氣體連同成品中的較輕的雜志被系統中的支路收塵器收集處理，從而形成一個相當科學先進的工藝流程生產。
